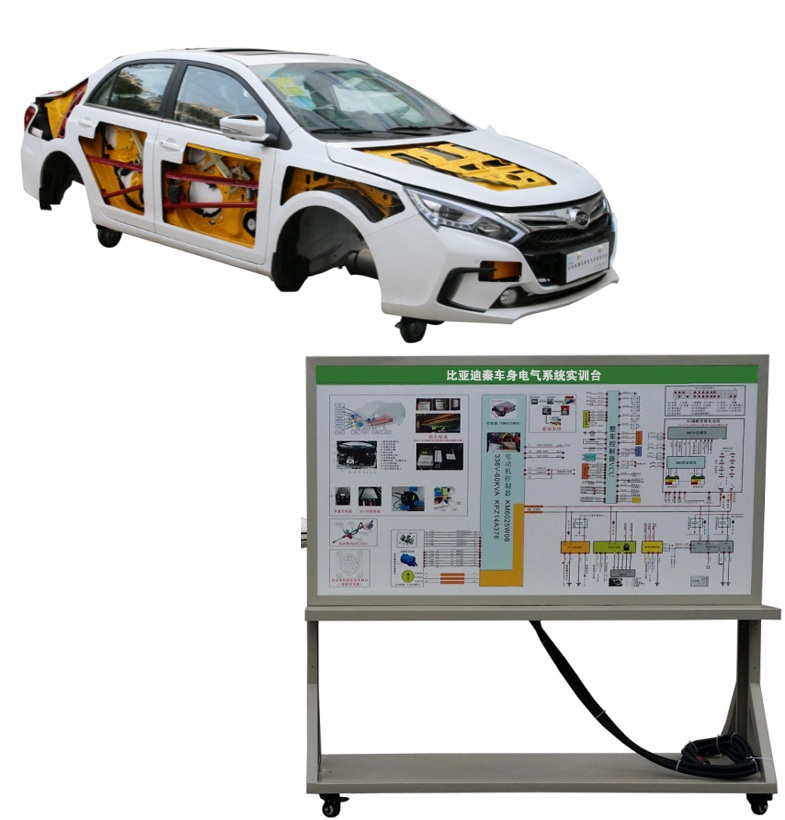

ZYE-QBYD01Q型 比亞迪秦車身電氣系統實訓臺

一．產品簡介
1.選用原裝 比亞迪秦混合動力原車車身和低壓控制實物系統，完整的車身進行部切處理（外露電器部件），剖面位置合理，能清楚展示內部結構。
2.低壓系統部件齊全，真實地體現新能源汽車車身低壓控制系統的連接控制關系、安裝位置和運行工況參數檢測。
3.適合培養學員對新能源汽車(油電混合動力)車身低壓控制系統系統故障分析與排除能力，適用于各類型院校新能源油電混合動力汽車電器課程教學和維修實訓。

二.功能特點
1.保留車殼與車身電器低壓系統各部件，保留電氣連接方式與原車功能，實現插拔拆卸訓練，訓練線束與電器拆檢，掌握車身低壓系統零部件拆檢要點。
2.可單獨工作，DC12V電源由開關電源提供。
3.除車身外配移動教學板，教學板完整顯示車身低壓系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
4.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
5.設備由原車解剖的車身平臺和教學板組成，原車車身安裝原車零部件；底部安裝4個帶自鎖裝置萬向腳輪；教學板底座上配有30cm左右的臺面，方便放置資料、輕型檢測儀器等。
6.配備智能化故障設置和考核系統。
7.配套實訓指導書，包含工作原理，實訓科目，故障設置及清除等要點。
8.原車解剖的車身配套安裝絕緣地板（耐壓/絕緣為國標產品）。
三．基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	實訓臺面板	裝有各種檢測端子以及電路終端接線端子	套	1
2	主控制器總成（主控ECU）		套	1
3	診斷座		個	1
4	點火開關		個	1
5	組合儀表		套	1
6	組合開關		套	1
7	左右前大燈總成		套	1
8	左右前霧燈		套	1
9	左右轉向燈		套	1
10	左右轉向邊燈		套	1
11	左右組合尾燈		套	1
12	牌照燈		套	1
13	閱讀燈		套	1
14	大燈開關		套	1
15	霧燈開關		套	1
16	剎車燈開關		套	1
17	倒車燈開關		套	1
18	危險燈開關		套	1
19	門控?zé)糸_關		套	1
20	冷卻液位傳感器		個	1
21	線束		套	1
22	閃光繼電器		個	1
23	冷卻液位報警繼電器		個	1
24	雨刮總成		套	1
25	雨刮繼電器		個	1
26	噴水電機		套	1
27	噴水壺		套	1
28	喇叭		個	2
29	喇叭繼電器		個	1
30	網關控制器		個	1
31	霧燈繼電器		個	1
32	手剎開關		套	1
33	中央繼電器盒		套	1
34	帶移動腳輪鋼制底座的汽車車身（局部解剖）		臺	1
35	蓄電池	12V 45Ah	臺	1
36	電源總開關	50A	個	1
37	移動臺架(帶自鎖腳輪)	2040×650×1900mm	臺	1
38	中控與車窗/后視鏡系統		套	1
39	故障模擬與排除裝置		套	1



---
