1、教學及研究實訓項目
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
2、2、系統控制運行過程演示和實驗
實驗1、太陽能控制器欠壓保護實驗。
實驗2、太陽能控制器充電過壓保護實驗。
實驗3、太陽能控制器充電溫度補償實驗。

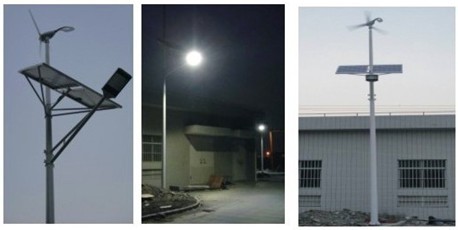

實驗4、模擬的太陽能路燈系統實驗（手動開＋手動關、光控開＋光控關、光控開＋時控關）

3、實訓系統運行技術條件（單相輸出）
3、1、發電單元：
A太陽能：電池板功率：120W、太陽能電池輸出工作電壓：35VDC、太陽能電池開路輸出電壓：42VDC、太陽能電池輸出工作電流：5A。
B 風能：風力發電機功率：400W、風力發電機輸出電壓：24VDC、大風電子剎車和手動剎車
3、2、電力蓄能部分：蓄電池類型：免維護膠體蓄電池、蓄電池組容量:24V/120Ah。
3、3、控制部分
風光互補充放電控制器： 工作電壓24V 電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
 LED恒流驅動：工作電壓10-28V；輸出功率60W±5W
工作環境：-20℃～50℃、≤85%RH
3、4、光源部分
光源功率：60×1W
工作電流：2.5A
功率因數：п0.95
防護等級：IP65
光 能 量: 7200 Lm
