一、簡介
　　ZY-JX02型 人工太陽模擬發射器是由光源（氙燈），機構調整，及控制系統等組成，可替代太陽光實現實驗室內的小功率陽光模擬實驗，可對單、多晶硅組件測試，是目前較理想的室內人工太陽系統。
二、工作原理
氙燈----“人造小太陽”
　　氙在電場的激發下，能射出類似太陽光的連續光譜。高壓長弧氙燈就是利用氙的這一特性制成的。由于這種燈有極大的發光強度和非常接近日光的光色，所以叫做“人造小太陽”。
　　氙燈是六十年代發展起來的新光源之一。這種燈的燈管是用耐高溫、熱膨脹系數小的全透明石英管做成的，兩端封接有兩個釷鎢（或鋇鎢）電極，管內充有高純度的氙氣。通電時，氙氣受激發，射出強烈的白光。這種燈的功率可以從一萬瓦到幾十萬瓦。一盞5×104W的氙燈所發出的光相當于1000盞100 W的日光燈或90盞400 W的高壓汞燈。因此，它適宜于廣場、體育場、飛機場、車站、大型建筑工地、露天煤礦等地方的大面積照明；還可以用作電影攝影、彩色照相制版、復印等方面的光源。因?yàn)樗�發光接近日光，所以可在布匹織物的顏色檢驗，藥物、塑料的老化試驗，植物栽培，光化反應等方面作為人工老化的光源和模擬日光。
　　本光源采用：3KW長弧氙燈,具有光色好（近似太陽光）功率大，體積小，發光效率高等優點。適用于工地，廣場等高大面積的照明，以及太陽能實驗，人工模擬化學反應，植物培養等等。

三、技術指標

供電電壓	頻 率	工作電流	啟動電流	功 率	再觸發時間
AC220V±20V	50HZ	14A	35A	3KW	5-10S
重 量	燈管壽命	有效照射范圍	照度均勻值	光譜范圍	結 構
65KG	平均1000小時	距離發光體小于1米線形光源，發光 均勻。	±5%以內（有效照射范圍內）	280---3000nm	高度2米，旋轉 角度：左右360度，上下：0—90度
照射光斑尺寸	發光方式	光譜等級特點	工作環境	光強范圍及調節方式	聚光方式
距離光源0.5米成0.5*0.2米光斑，平行光，功率：1000 W/m2。	連續發光時間小于10小時，點亮1分鐘后，光強度穩定±3%以內。	符合：A級AM1.5 Class B / A	室內 溫度：5-40度 濕度：0%-70%	200-1000 W/m2，可手動調節。	配置聚光鏡可對光斑及功率進行調整

四、適用范圍
　　太陽能產品室內試驗，薄膜電池，單、多晶硅組件測試，植物太陽輻照試驗，科研教學等領域。

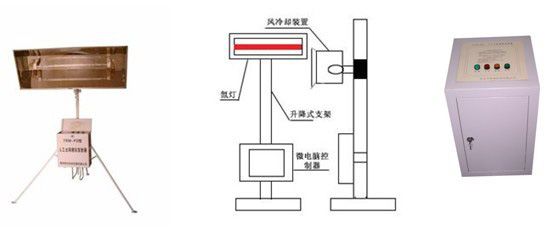

五、系統組成
1.發光體：

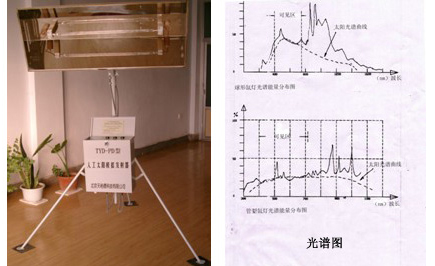

　　選用超高氣壓線形或球形短弧氙燈做光源。其共性是發光體尺寸小，呈點或線狀，亮度高，容易被光學系統處理成便于使用的點光源和平行光源。其區別是氙燈的光譜是從紫外、可見到紅外的連續光譜，在可見區與太陽光譜極其相似；汞氙燈、汞燈的光譜能量主要集中在紫外和可見區。
2.光學反射罩：
　　由高反光金屬材料壓成拋物面結構 ，成長或圓形體積，用于將光源反射成平行光。
3.光學機械結構：
　　不銹鋼材料，用于連接光源的所有部件（發光體、反射罩，及光路調節機構），同時滿足使用的調節功能，高度2米，旋轉角度：左右360度，上下：0—90度，便于移動。

4.電源控制柜：
　　系統配用自主研發的高精度、高可靠的精密光學儀器級專用電源。有別于普通的照明級氙燈電源，系統即將配備的*新設計的電源具有如下特點：
A. 高端儀器才使用的精密光反饋裝置，使得光脈動比普通系統降低一個數量級；
B. 自動觸發，全新設計的高可靠電子觸發裝置，您完全不必?fù)?dān)心普通電源不易觸發的苦惱
C. 可按工作計劃預約定時啟動，工作時間預約，定時關機等功能；
D. 金屬噴塑外觀，柜式移動結構，尺寸：長0.6米*寬0.5米*高0.75米，該電源系統在各項參數上已經高于該類進口光學系統所配用電源的水平。
