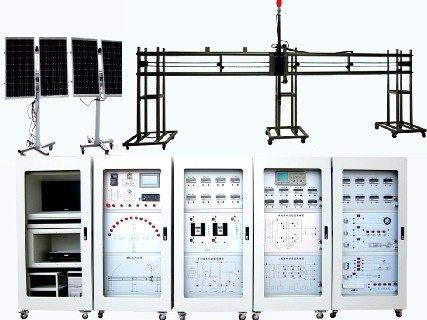

ZY-TG01型 大型模擬太陽升降、太陽跟蹤、光伏發電、充電逆變實訓裝置采用1000W節能燈模擬太陽，實驗裝置可以模擬太陽的弧線升降全過程，而且模擬太陽的升降時間可以根據實驗需要進行更改。兩臺太陽跟蹤系統對模擬太陽的移動進行跟蹤，兩臺太陽跟蹤系統上的光伏發電裝置分別在模擬太陽下的進行發電，并在充電控制系統的控制下向蓄電池充電，逆變系統對蓄電池的直流電進行逆變，產生220V交流電，并給燈泡交流電機等負載供電。

一、技術參數：
工作電源：AC220±5％ DC24V
供電電源：單相三線AC220±5％ 50HZ
單個太陽能電池板參數如下：
額定峰值功率：60Wp
短路電流：3.89A
峰值電流：3.47A
開路電壓：21.3V
執行標準:GB/T 9535
功耗:≤1500W
二、實驗內容：
1、直流電動機正反轉控制試驗U：64位（雙核）
2、變頻器控制實驗
3、充電控制實驗
 1）接反保護試驗
 2）控制器對蓄電池的過充保護實驗
 3）控制器對蓄電池的過放保護實驗
 4）防反充實驗
4、交流電動機調速試驗
5、環境對光伏轉換影響實驗
6、西門子觸摸屏實驗
7、逆變器原理實驗
8、單相離網逆變實驗
9、三相離網逆變實驗
