太陽能地板采暖

2.太陽能＋地板采暖＋生活熱水

四、實驗臺的主要功能
1.掌握太陽能系統的基本原理，使學生理解各個部件的用途。
2.太陽能熱水系統、太陽能＋地板采暖系統。
3.分析當?shù)厝�年不同的室外條件下，利用太陽能制備生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據。
4.對在相同的熱負荷條件下，調整太陽能集熱器面積、蓄熱水箱容積，找出*佳的太陽能地板輻射采暖太陽能集熱器面積、蓄熱水箱容積的配比。
5.根據進出口溫度不同，分析全年熱泵系統的COP，確定太陽能＋水源熱泵空調冷熱源系統比例。

ZY-JX07A型 太陽熱水系統性能測試儀
(便攜式儀器適合太陽能熱水工程現場檢測)

　　ZY-JX07A型太陽熱水系統性能測試儀是滿足國標GB/T20095-2006要求的一款專業熱水工程的檢測儀器，保證熱水工程的設計指標及施工質量驗收標準。同時該產品還可以長期工作于熱水工程中，對整個系統進行在線監測，隨時對系統內的熱性能進行診斷和報警，并提供運行數據。是質檢部門，生產廠家，科研單位必備產品。
一、產品測試范圍
1．家用太陽能熱水器
2．太陽能熱水工程
二、產品運行環境
1．環境溫度   -40℃～60℃
2．相對濕度   ≤90%
3．適用電源   220V（±10%），50Hz(±2%),或無電源地區（內配充電電池DC12V）
三、技術指標及特點

太陽輻射	A.通道數:2通道（總輻射）     B.測量范圍:0～2000W/m2 C.測量精度:小于5%            D.顯示分辨率:1 W/m2  E.顯示內容:瞬時值，小時累計量，日累計量等
水箱溫度	A.通道數:3路       B.測量范圍:-20～150℃      C.測量精度:±0.2℃  D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水
環境溫度	A.通道數:1路       B.測量范圍:-40～70℃       C.測量精度:±0.2℃     D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩
進出水流量	A.通道數:2路      B.測量范圍:0.2～1.2(立方米/小時)   C.耐水溫：0---120度    D.測量精度: ＜0.5%
環境風速	A.通道數:1路       B.測量范圍:0～70米/秒     C.測量精度:±0.3米/秒

1.標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
2.ZY-JX07A型太陽熱水系統性能測試儀管理軟件一套。此軟件支持（GB18708， GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范 ）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用.
3ZY-JX07A型太陽熱水系統性能測試儀采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
4.外觀尺寸：金屬外殼350×150×300（mm）。
5.數據存儲容量：4000條數據。
6.數據存儲內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
7.顯示內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
8.系統結構：便攜式結構，所有檢測儀表放入二臺箱內，便于檢測人員現場測試。

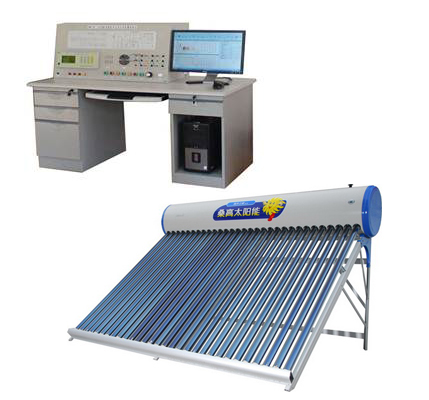

四、ZY-JX07A型太陽能光熱利用系統演示測量實驗臺基本配置

序號	設備名稱	型號	數量	單位
1	太陽能平板集熱器		1.5	m2
2	固頂臺架（可調傾角）	自建	1	個
3	蓄熱水箱（保溫50mm橡塑）	0.3 ｍ３	1	個
4	管道	DN15	1	個
5	水泵	PW-122E	1	臺
6	太陽能采集器控制器	定制	1	套
7	太陽能場地施工	3 m2屋頂	1	套
8	地板采暖盤管施工	3 m2屋內	1	套
9	太陽熱水系統性能測試儀	ZY-JX07A	1	臺
10	太陽總輻射傳感器	TBQ-2	1	臺
11	精密溫度傳感器(-40～150℃, 精度:±0.1℃,低溫型,不銹鋼封裝,￠4*40mm,全密封,防腐,放水,太陽能熱水器專用)	PTWD-2A	3	只
12	環境溫度傳感器（帶防輻射罩）	PTWD-2AF	1	只
13	數字風速傳感器	EC-9S	1	臺
14	太陽熱水系統性能評定規范軟件	ZY-JX07A	1	套
15	流量傳感器（范圍:0.2～1.2(立方米/小時)   耐水溫：0---120℃   精度:小于0.5% 工作壓力:25MP,信號輸出:脈沖）	LW-B	2	臺
16	傳感器支架(鋼制結構)	ZY-ZJ1	1	臺
17	數據通訊線纜及傳感器連接線纜	標準	1	套

五、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證、質量保證書等全套資料。
六、技術服務
質保與維修：提供一年保修，終身維修，終身提供軟件免費升級。
七、檢測內容
系統執行國標GB/T18708 ，GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范等要求方法測試（熱性能：日有用得熱量，升溫性能，儲水箱保溫性能等指標）
