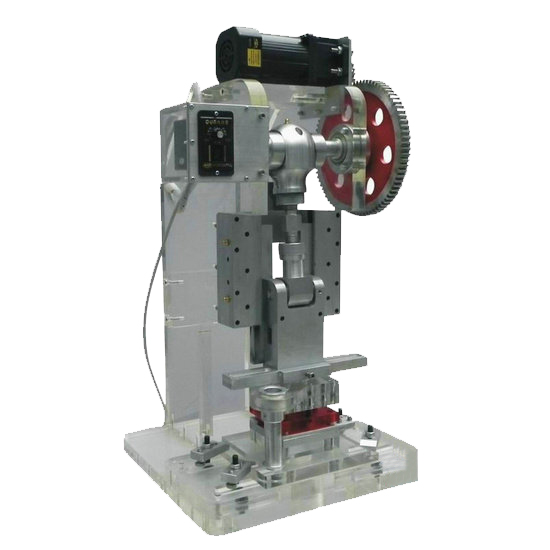

ZY-TCY01型 透明五金沖壓模擬機



 一、概述

    透明五金沖壓模擬機是對生產用機進行了微縮和改進，具有體種小、可隨意移動，適用于課堂教學的微型實驗臺。該產品以完成沖裁、拉伸、成型等動作。具有結構簡單，操作方便，且價格低廉的優點，無噪音無污染，并且可采用220V電壓，可在任何有電場所使用。填補了模具教學中無實驗用機的空白。本機可對透明拆裝模具進行課堂上模擬演示，能在實驗中看到模具的運動過程，提供設計人員對模具設計中的各機構產生更為實際的思維。

二、主要特點

1、 機身及配套模具全部采用進口有機玻璃制作，該有機玻璃材料，耐腐蝕、抗磨性能好，長久不變色演示效果逼真。

2、 本套產品共設計有六套配套模具，可供用戶進行選配。

三、配套注塑模

序號	產品名稱	型號規格
1	沖孔模	200×150
2	落料模	200×150
3	折彎模	200×150
4	拉深模	200×150
5	級進模	200×150
6	復合模	200×150

四、技術參數

1、 交流電源：單相220VAC 50HZ

2、 配套模具尺寸：200×150mm

3、 演示臺尺寸：450×450×820

4、 整機重量：.約70kg

---
