一．電力部分系統技術參數

無刷電機與蓄電池組

電機控制單元

二．實訓臺簡介

1）以小型混合動力汽車的原車電力及電源系統制做。

2）實訓臺安裝萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色。

3）控制面板采用4mm鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀控制系統原理圖，并配有使用說明書。

三．實訓臺結構組成

驅動電機控制單元、后驅動變速器、驅動變速器電機組、蓄電池組件、蓄電池組充電器、儀表總成、加減速控制器、點火開關、后輪制動系統機構、后車輪總成、數字電壓表、彩色電路原理圖面板、外接式檢測端子、故障模擬設置裝置、安裝萬向腳輪的移動臺架、使用說明書等。

四．發動機 教學功能

  1）電力驅動及電源系統結構與原理認識實訓

  2）電力驅動及電源系統工作原理動態演示實訓

  3）電力驅動及電源系統故障模擬測試實訓

  4）電力驅動及電源系統故障檢測與維修實訓

  5）電源系統充電與放電實訓

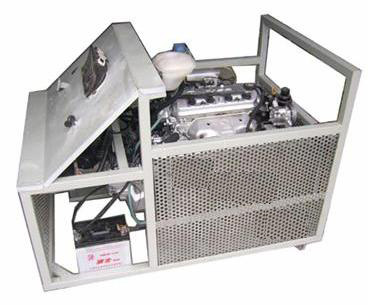

五．實訓臺外觀圖

參考外形圖一  （1450*1000*1820）

參考外形圖二   （1500*1200*1150）

參考外形圖三  （1450*1000*1820）
