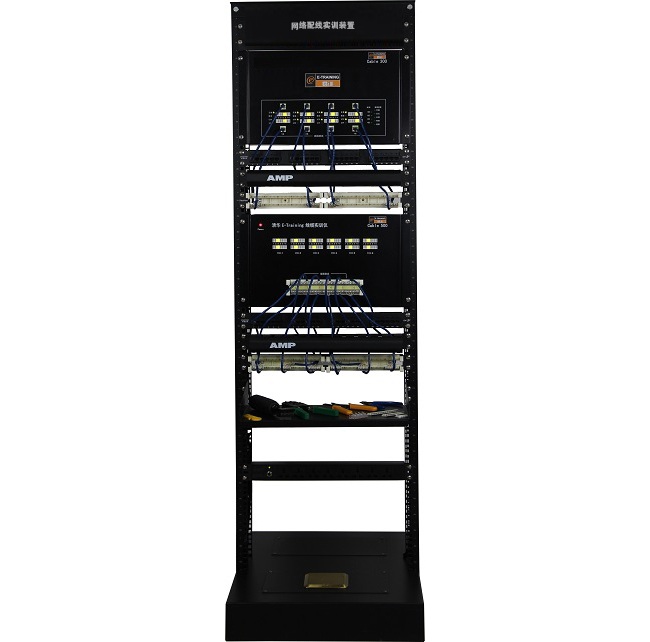

ZY-LWL02型 網絡配線實訓裝置
1、ZY-LWL02型 網絡配線實訓裝置能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障，網絡跳線測試儀四組中的兩組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
2、故障模擬功能。例如：跨接、反接、短路、斷路。
3、落地安裝，立式操作，穩定實用，節約空間。
4、具有5000次以上壓接線端接實訓功能。
5、立柱具有布線穿管和安裝網絡插座實訓功能。
1、產品規格：長0.6米，寬0.53米，高1.8米，開放式機架。
2、電壓功率：220V/50W
3、重量：32Kg
三、產品結構：
1、19英寸38U全鋼開放式機架1臺，長0.6米，寬0.53米，高1.8米。包含底座1個（預設Φ60穿線孔12個、Φ25穿線孔16個、Φ6.5通孔8個、Φ60X150手孔5個）、立柱2個（每個預設Φ50穿線孔24個、Φ25穿線孔24個、Φ6.5通孔48個）、頂帽1個（預設Φ50穿線孔6個、Φ25穿線孔9個、Φ6.5通孔15個）
2、帶顯示系統的計算機網絡壓接線實驗裝置1臺。上下兩排共100個指示燈。
3、帶顯示系統的網絡線制作與測量實驗裝置1臺。共72個指示燈，分為4組，每組上下兩排共18個指示燈，其中2個指示燈顯示屏蔽層連接狀況。
4、24口模塊式屏蔽網絡配線架1個，24口非屏蔽網絡配線架1個，110型通信跳線架2個，110型通信跳線架5對連接塊40個，25口RJ45語音配線架1個，19寸1U 零件/工具盒1個，19寸1U PDU電源插座1個。
5、電腦（用戶自配或代配）
I3 6100(i3 3.7G 3M緩存)/；
B250 PCI主板；
1*4G DDR4 2133；
1T 硬盤/Slim DVD RAMBO /集成千兆網卡/集成顯卡；
USB抗菌鍵盤/ USB光電鼠標1000DPI ；
前4后4 USB/180W 85% ES電源/15L機箱
四、實訓功能：
1、網絡配線和端接實訓
每次端接有對應的指示燈 直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷 路等故障。
2、網絡跳線制作和測試實訓
同時測量4根網絡跳線，能 夠直觀判斷跨接、反接、短路、斷路等故障，其中2組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
3、測試鏈路端接和實訓
實驗儀與網絡配線架、通 信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3根跳線，端接 6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。
要求鏈路端接正確，每段 跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
4、永久鏈路端接和實訓。
實驗儀與網絡配線架、通 信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信 模塊（上排）。
要求鏈路端接 正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
5、進行布線穿管和安裝網絡插座實訓功能。
6、網絡鏈路測試平臺功能。
7、實訓考核功能。指示燈和液晶直接顯示考核結果，易評判和打分。
