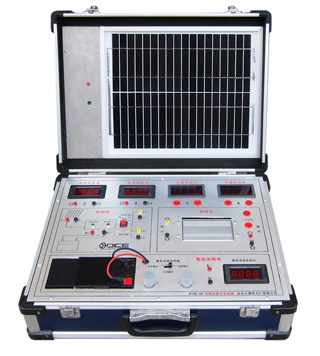

ZY-XSP01型 太陽能教學實驗箱

一、產品介紹：

     ZY-XSP01型 太陽能教學實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。

二、裝置功能

      ZY-XSP01型 太陽能教學實驗箱 是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。

三、技術參數

1、太陽能電池組件：

Pm	10W
Vmp	18.0V
Imp	0.56A
Voc	22.30
Isc	0.60A

2、蓄電池容量：12V/7AH

3、太陽能控制器

額定輸出電壓、電流：12V/2A;

蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V

蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V

兩種輸出模式：普通開/關模式、光控開/關模式

4、逆變器

額定輸入電壓：10~15V

額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V

輸出波形：正弦波

額定輸出功率：150W

低壓關斷：9V~10V

過壓關斷：14.5~15.5

溫度保護：≥65℃

轉換效率：>90%

保護功能：過載、過壓、短路、低壓、高溫、反接

5、輸入電壓：AC220V/50Hz

6、工作環境：0℃~40℃，≤85%RH

四、實驗內容

1、太陽能電池光伏能量轉換實驗

2、環境對光伏轉換影響實驗

3、太陽能電池直接負載實驗

4、控制器工作原理實驗

5、控制器的過沖保護實驗

6、控制器的過放保護實驗

7、控制器的兩種輸出模式實驗

8、逆變器的低壓保護實驗

9、逆變器的過壓保護實驗

10、逆變器輸出實驗

11、太陽能光伏系統電器負載實驗

12、光伏控制型太陽能系統發電實驗

---
