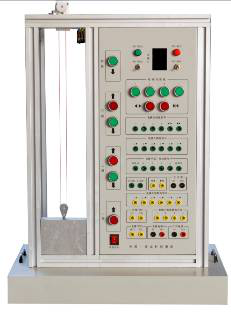

ZY-DT4S型 四層電梯實訓模型
ZY-DT4S型四層電梯實訓模型是我公司可編程控制實訓系列裝置的配套設備，可以在該設備上設計各種電梯控制實訓項目，設備采用安全連線的鏈接方式，便于安裝與拆卸；該模型設計合理方便學生接線、布線。整個模塊體積小、重量輕，方便擴展至其它實訓臺。
該設備可完成電梯控制單元的實訓項目：自動平層；自動開關門指示；手動提前開關門；順向截梯，*遠端反向截梯；上下限位；層門聯鎖保護等項目。
1、交流電源：?jiǎn)蜗郃C 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=600mm×400mm×800mm；
4、整機功耗：≤0.5 kVA；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1）上電后當電梯沒處在一層時，按復位按鈕復位。初始狀態是關門指示燈亮，開關門門指示燈滅，按鈕向上，開門按鈕向下。
2）當有外呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
3）當有內呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
4）電梯未平層或運行時，開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行后，按開門按鈕轎廂門打開，按關門按鈕轎廂門關閉。
四、實訓項目
1）可編程控制器高級指令編程實訓；
2）傳感器應用技術實訓；
3）單電梯控制技術；
4）單項設備組應用技術；
5）線圈互鎖保護；
6）上、下限位保護；
7）遠程控制技術；
8）考核與實訓選擇；
9）可根據編寫好的程序進行實際接線，具有很強的實操性；
10）四層電梯控制實訓。
五、設備配置
序號
名稱
主要技術指標
數量
單位
備注
1
直流減速電機
YGA37RG
1
臺
2
四層電梯模型機械件
1
套
3
微動開關
HIGHLYss05
2
只
4
鈕子開關
KN32B
2
只
5
船形開關
KCD4-201/N
1
只
6
指示燈
LA38-11D
5
只
7
指示燈
LA38-11D
5
只
8
光電傳感器
PM-L24
4
只
9
開關電源
YL-025B
1
只
10
指示燈AD16
AD16-16C
1
只
11
指示燈AD16
AD16-16C
1
只
12
拉手
863
2
只
13
安全插座
42
只
